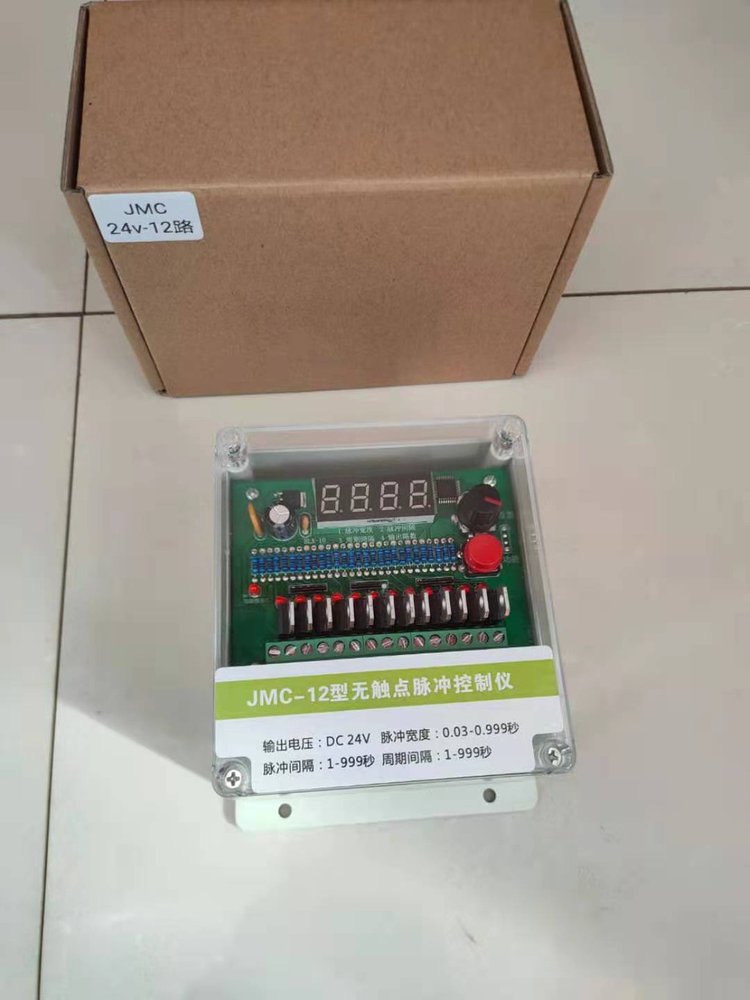

脈沖控制儀硬件介紹
添加時間：2022-11-29 | 文章錄入：秩名 | 文章來源：原創
脈沖控制儀控制板功能定義：
（1）四位撥碼開關定義及含義如下：
1. 定時/定阻：當該撥碼開關處于ON位置時，表示本臺控制器執行定阻清灰；當設置定時,AI1可做他用,當設置定阻時,AI1默認為壓差變送器接入,AI1的量程與接入的壓差變送器對應,設置的AI1的上下限報警值用于定阻清灰時的啟動與停止清灰信號;
2. DO輸出設置：當該撥碼開關處于ON位置時，表示本臺控制器所有DO均通過云平臺控制，當該撥碼開關處于OFF位置時，表示本臺控制器DO2和DO3對應AI2和AI3 的上下限報警實現聯鎖控制；
3. 卸灰設置：當該撥碼開關處于ON位置時，表示本臺控制器卸灰功能生效，由D01控制卸灰；
4. 級聯設置：當該撥碼開關處于ON位置時，允許擴展從站清灰，主機的PARA菜單設置參數決定了擴展從站的參數設置；為OFF時，主機的PARA菜單設置參數為自帶的清灰輸出設置。
脈沖控制儀LED燈狀態指示定義及含義如下：
1. 脈沖寬度：當清灰系統執行脈沖寬度或參數設置時設置該參數時此燈點亮；
2. 脈沖間隔：當清灰系統執行脈沖間隔或參數設置時設置該參數時此燈點亮；
3. 提脈間隔：當清灰系統執行提脈間隔或參數設置時設置該參數時此燈點亮；
4. 室間隔：當清灰系統執行室間隔或參數設置時設置該參數時此燈點亮;
5. 周期間隔：當清灰系統執行周期間隔或參數設置時設置該參數時此燈點亮；
6. 提升閥數：當進行參數設置并設置該參數時此燈點亮;
7. 組脈沖數：當進行參數設置并設置該參數時此燈點亮；
8. 卸灰時長：當清灰系統執行卸灰時長或參數設置時設置該參數時此燈點亮；
9. 卸灰間隔：當進行參數設置并設置該參數時此燈點亮；
10. PWR ：當主板電壓正常時此燈點亮；
11. RUN ：當控制器沒有處于參數設置，并接收到啟動信號時此燈點亮；
12. GPRS ：當該控制器接收到GPRS信號時此燈點亮；
13. GPS ：當該控制器接收到GPS信號時此燈點亮；
14. 級聯通訊：當級聯通訊正常時此燈點亮；
（1）四位撥碼開關定義及含義如下：
1. 定時/定阻：當該撥碼開關處于ON位置時，表示本臺控制器執行定阻清灰；當設置定時,AI1可做他用,當設置定阻時,AI1默認為壓差變送器接入,AI1的量程與接入的壓差變送器對應,設置的AI1的上下限報警值用于定阻清灰時的啟動與停止清灰信號;
2. DO輸出設置：當該撥碼開關處于ON位置時，表示本臺控制器所有DO均通過云平臺控制，當該撥碼開關處于OFF位置時，表示本臺控制器DO2和DO3對應AI2和AI3 的上下限報警實現聯鎖控制；
3. 卸灰設置：當該撥碼開關處于ON位置時，表示本臺控制器卸灰功能生效，由D01控制卸灰；
4. 級聯設置：當該撥碼開關處于ON位置時，允許擴展從站清灰，主機的PARA菜單設置參數決定了擴展從站的參數設置；為OFF時，主機的PARA菜單設置參數為自帶的清灰輸出設置。
脈沖控制儀LED燈狀態指示定義及含義如下：
1. 脈沖寬度：當清灰系統執行脈沖寬度或參數設置時設置該參數時此燈點亮；
2. 脈沖間隔：當清灰系統執行脈沖間隔或參數設置時設置該參數時此燈點亮；
3. 提脈間隔：當清灰系統執行提脈間隔或參數設置時設置該參數時此燈點亮；
4. 室間隔：當清灰系統執行室間隔或參數設置時設置該參數時此燈點亮;
5. 周期間隔：當清灰系統執行周期間隔或參數設置時設置該參數時此燈點亮；
6. 提升閥數：當進行參數設置并設置該參數時此燈點亮;
7. 組脈沖數：當進行參數設置并設置該參數時此燈點亮；
8. 卸灰時長：當清灰系統執行卸灰時長或參數設置時設置該參數時此燈點亮；
9. 卸灰間隔：當進行參數設置并設置該參數時此燈點亮；
10. PWR ：當主板電壓正常時此燈點亮；
11. RUN ：當控制器沒有處于參數設置，并接收到啟動信號時此燈點亮；
12. GPRS ：當該控制器接收到GPRS信號時此燈點亮；
13. GPS ：當該控制器接收到GPS信號時此燈點亮；
14. 級聯通訊：當級聯通訊正常時此燈點亮；
