鍋爐布袋除塵器安裝步驟
添加時間：2024-03-06 | 文章錄入：秩名 | 文章來源：原創
鍋爐布袋除塵器鋼支柱安裝：
首先需要對安裝布袋除塵器的基礎地腳螺栓清理干凈，并對鋼支柱基礎編號，向土建索取基準線，做好標記，根據圖紙所示位置，畫出布袋除塵器的每個鋼柱的坐標位置，用墨線彈出，測量準確作好記錄，測量每根地腳螺栓的位置誤差并校正、調直。

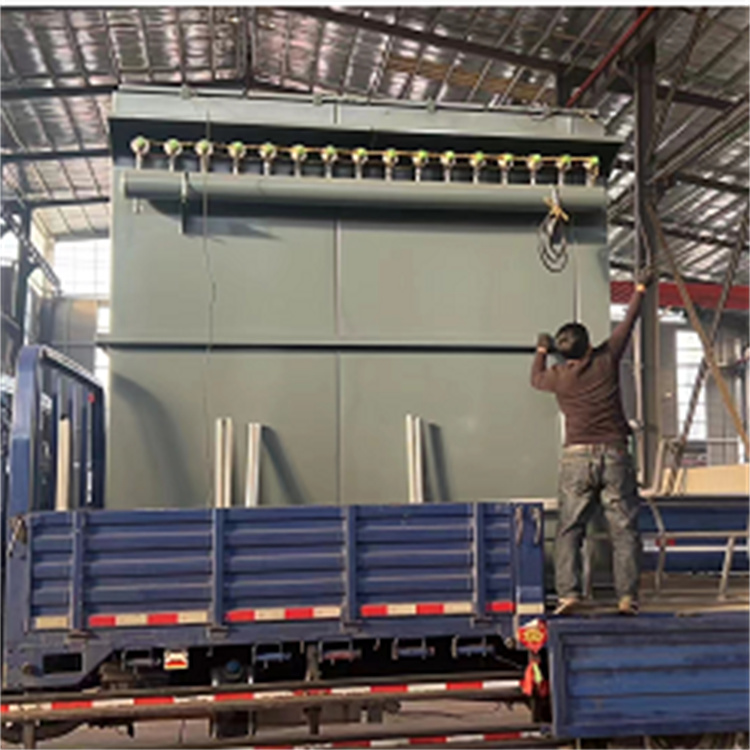

當布袋除塵器設備到現場后，組織人員對布袋除塵器設備外觀、焊接及規格數量進行檢查，檢查合格后再倒運到施工現場，碼放整齊，墊實，按圖編號，并與基礎相對應。
然后按照土建所給標高調整好預埋鋼板標高，通過調整預埋鋼板下部螺母來找預埋鋼板水平。預埋鋼板標高、水平找正后，按圖示位置安裝柱腳，用水平儀找正，通過調整預埋鋼板下部螺母來找柱腳水平、標高。柱腳安裝完畢，作好記錄，緊死地腳螺栓，然后報驗。驗收合格之后，將柱腳底板與預埋鋼板焊接牢固，并申請二次灌漿。
然后再吊裝布袋除塵器設備，吊裝布袋除塵器設備前，需將立柱底板劃線然后吊起找正后與柱底板螺栓連接。
吊裝順序為先吊裝中間固定支柱，而后依次向外吊裝。
吊裝使用經緯儀找支柱鉛垂度，后用鋼卷尺檢查柱距、對角線，注意栓好拖拉繩。每根鋼支柱安裝完，用臨時橫撐固定（成四方形）。待所有鋼支柱安裝完，搭滿堂紅架子，鋪好腳手板，掛好安全網。吊車配合，安裝斜撐。安裝斜撐時注意保證鋼支柱鉛垂度、柱距、對角線，斜撐點焊后，應校核鋼支柱鉛垂度、柱距、對角線，合格后再進行斜撐焊接，全部鋼支柱立好后按設計標準校驗鋼支柱的柱距、標高、垂直度符合質量要求。
鍋爐布袋除塵器的膨脹支座及底梁安裝：
鍋爐布袋除塵器的每根鋼支柱頂部安裝一個膨脹支座，用來調整整個布袋除塵器的膨脹，其中一個固定支座，其它為活動支座，首先在地面按其安裝位置編號，按設計調好每個活動支座的膨脹量和膨脹方向，做好標記，用吊車就位在鋼支柱頂部。與鋼支柱頂板焊接，焊接時應分幾次施焊。
底梁在地面分兩部分組合吊裝，組合前對設備進行外觀檢查，如有缺陷和變形須處理后再進行組合，梁間距和對角要符合設計要求，預留一定的焊接收縮量，組合后吊裝就位在膨脹支座上。
鍋爐布袋除塵器灰斗組合吊裝：
先裝布袋除塵器的灰斗各片組合，在平臺上清點編號，對缺陷進行校正，將布袋除塵器灰斗上部四片大口朝下按編號對接施焊，再將布袋除塵器下部在灰斗與上部焊成一體，然后在灰斗四周安裝弧形板及支撐，用吊車翻轉，安裝導流板，各部組合要按圖施工，焊縫嚴密、美觀，組合好后做滲油試驗，發現滲漏及時補焊。
要求安裝布袋除塵器灰斗與底梁間的密封板，焊縫要均勻、密封良好。
鍋爐布袋除塵器殼體結構安裝：
安裝鍋爐布袋除塵器殼體結果前，先要進行立柱大梁的安裝。和具體是先一排三根立柱和一根頂部大梁在地面組合后吊裝，把立柱大梁按圖紙位置擺好，用枕木找平、找正，安裝連接螺栓定位，校正各部尺寸，立柱間距允許偏差5mm，頂部和柱腳對角線偏差允許7mm，合格后焊接好。
然后再用履帶吊車將首排立柱大梁組合件吊起就位在底梁上，擰緊與底梁間的連接螺栓，用經緯儀與拖拉繩配合將立柱找正固定，再吊裝弟二排立柱大梁組合件，依此類推，將五排立柱大梁全部安裝完畢。
鍋爐布袋除塵器其它部件安裝：
鍋爐布袋除塵器的進、出氣煙箱安裝：
鍋爐布袋除塵器都是有兩個進氣煙箱和兩個出氣煙箱。煙箱組合須在平臺上進行。組合時大口朝下，按設計尺寸組合焊接，組合后安裝內部裝置，煙箱組合焊接后作滲油試驗，發現滲漏及時補焊。
鍋爐布袋除塵器樓梯平臺的安裝：
鍋爐布袋除塵器的平臺的牛腿生根在底梁和立柱上，在底梁立柱組合時按設計尺寸安裝焊接牢固。
鍋爐布袋除塵器的扶梯平臺的欄桿安裝要嚴格按圖進行。立桿垂直、橫桿平行。
要求：鍋爐布袋除塵器樓梯平臺安裝好后，外表美觀、焊縫牢固飽滿，所有樓梯扶手與平臺欄桿在相連處焊為一體。扶梯平臺欄桿與其它本體干涉處，按實際適當切割。
特別需要注意的點就是布袋除塵器頂部密封一定要做好。所有的密封焊縫必須做100%檢查，發現滲漏及時補焊。密封工作結束后，布袋除塵器應做整體密封試驗，將布袋除塵器所有門孔封閉，在布袋除塵器內部點燃兩個煙霧彈，同時利用風機給布袋除塵內部吹風，檢查布袋除塵外部密封處是否有煙冒出，發現問題及時處理補焊。
鍋爐布袋除塵器的頂部密封分為兩層，下一層鋪設在陽極板上橫梁上，用角鋼定位后接縫處敷設涂料密封。上層密封頂板與大梁上端密封焊接，兩層頂板間空氣靜止，起到了保溫的作用。
鍋爐布袋除塵器龍骨、濾袋安裝：
鍋爐布袋除塵器箱體安裝焊接完成后，經檢查驗收合格后，即可進行龍骨、濾袋等的安裝。布袋除塵器的龍骨安裝時應檢查無毛刺、變形，龍骨固定后應垂直、牢靠，各龍骨間距均勻、排列整體，與箱體保持一定的安全距離。
布袋除塵器除塵濾袋的安裝應先檢查有無孔洞、破損等缺陷，安裝時應緩慢，防止除塵濾袋與周圍硬物、尖角物件接觸、碰撞。禁止腳踩、重壓，以防破損，并用專用卡套固定牢靠。布袋除塵器除塵濾袋安裝過程嚴禁煙火，安裝完成后應采取一定措施，防止火災事故發生。
首先需要對安裝布袋除塵器的基礎地腳螺栓清理干凈，并對鋼支柱基礎編號，向土建索取基準線，做好標記，根據圖紙所示位置，畫出布袋除塵器的每個鋼柱的坐標位置，用墨線彈出，測量準確作好記錄，測量每根地腳螺栓的位置誤差并校正、調直。
當布袋除塵器設備到現場后，組織人員對布袋除塵器設備外觀、焊接及規格數量進行檢查，檢查合格后再倒運到施工現場，碼放整齊，墊實，按圖編號，并與基礎相對應。
然后按照土建所給標高調整好預埋鋼板標高，通過調整預埋鋼板下部螺母來找預埋鋼板水平。預埋鋼板標高、水平找正后，按圖示位置安裝柱腳，用水平儀找正，通過調整預埋鋼板下部螺母來找柱腳水平、標高。柱腳安裝完畢，作好記錄，緊死地腳螺栓，然后報驗。驗收合格之后，將柱腳底板與預埋鋼板焊接牢固，并申請二次灌漿。
然后再吊裝布袋除塵器設備，吊裝布袋除塵器設備前，需將立柱底板劃線然后吊起找正后與柱底板螺栓連接。
吊裝順序為先吊裝中間固定支柱，而后依次向外吊裝。
吊裝使用經緯儀找支柱鉛垂度，后用鋼卷尺檢查柱距、對角線，注意栓好拖拉繩。每根鋼支柱安裝完，用臨時橫撐固定（成四方形）。待所有鋼支柱安裝完，搭滿堂紅架子，鋪好腳手板，掛好安全網。吊車配合，安裝斜撐。安裝斜撐時注意保證鋼支柱鉛垂度、柱距、對角線，斜撐點焊后，應校核鋼支柱鉛垂度、柱距、對角線，合格后再進行斜撐焊接，全部鋼支柱立好后按設計標準校驗鋼支柱的柱距、標高、垂直度符合質量要求。
鍋爐布袋除塵器的膨脹支座及底梁安裝：
鍋爐布袋除塵器的每根鋼支柱頂部安裝一個膨脹支座，用來調整整個布袋除塵器的膨脹，其中一個固定支座，其它為活動支座，首先在地面按其安裝位置編號，按設計調好每個活動支座的膨脹量和膨脹方向，做好標記，用吊車就位在鋼支柱頂部。與鋼支柱頂板焊接，焊接時應分幾次施焊。
底梁在地面分兩部分組合吊裝，組合前對設備進行外觀檢查，如有缺陷和變形須處理后再進行組合，梁間距和對角要符合設計要求，預留一定的焊接收縮量，組合后吊裝就位在膨脹支座上。
鍋爐布袋除塵器灰斗組合吊裝：
先裝布袋除塵器的灰斗各片組合，在平臺上清點編號，對缺陷進行校正，將布袋除塵器灰斗上部四片大口朝下按編號對接施焊，再將布袋除塵器下部在灰斗與上部焊成一體，然后在灰斗四周安裝弧形板及支撐，用吊車翻轉，安裝導流板，各部組合要按圖施工，焊縫嚴密、美觀，組合好后做滲油試驗，發現滲漏及時補焊。
要求安裝布袋除塵器灰斗與底梁間的密封板，焊縫要均勻、密封良好。
鍋爐布袋除塵器殼體結構安裝：
安裝鍋爐布袋除塵器殼體結果前，先要進行立柱大梁的安裝。和具體是先一排三根立柱和一根頂部大梁在地面組合后吊裝，把立柱大梁按圖紙位置擺好，用枕木找平、找正，安裝連接螺栓定位，校正各部尺寸，立柱間距允許偏差5mm，頂部和柱腳對角線偏差允許7mm，合格后焊接好。
然后再用履帶吊車將首排立柱大梁組合件吊起就位在底梁上，擰緊與底梁間的連接螺栓，用經緯儀與拖拉繩配合將立柱找正固定，再吊裝弟二排立柱大梁組合件，依此類推，將五排立柱大梁全部安裝完畢。
鍋爐布袋除塵器其它部件安裝：
鍋爐布袋除塵器的進、出氣煙箱安裝：
鍋爐布袋除塵器都是有兩個進氣煙箱和兩個出氣煙箱。煙箱組合須在平臺上進行。組合時大口朝下，按設計尺寸組合焊接，組合后安裝內部裝置，煙箱組合焊接后作滲油試驗，發現滲漏及時補焊。
鍋爐布袋除塵器樓梯平臺的安裝：
鍋爐布袋除塵器的平臺的牛腿生根在底梁和立柱上，在底梁立柱組合時按設計尺寸安裝焊接牢固。
鍋爐布袋除塵器的扶梯平臺的欄桿安裝要嚴格按圖進行。立桿垂直、橫桿平行。
要求：鍋爐布袋除塵器樓梯平臺安裝好后，外表美觀、焊縫牢固飽滿，所有樓梯扶手與平臺欄桿在相連處焊為一體。扶梯平臺欄桿與其它本體干涉處，按實際適當切割。
特別需要注意的點就是布袋除塵器頂部密封一定要做好。所有的密封焊縫必須做100%檢查，發現滲漏及時補焊。密封工作結束后，布袋除塵器應做整體密封試驗，將布袋除塵器所有門孔封閉，在布袋除塵器內部點燃兩個煙霧彈，同時利用風機給布袋除塵內部吹風，檢查布袋除塵外部密封處是否有煙冒出，發現問題及時處理補焊。
鍋爐布袋除塵器的頂部密封分為兩層，下一層鋪設在陽極板上橫梁上，用角鋼定位后接縫處敷設涂料密封。上層密封頂板與大梁上端密封焊接，兩層頂板間空氣靜止，起到了保溫的作用。
鍋爐布袋除塵器龍骨、濾袋安裝：
鍋爐布袋除塵器箱體安裝焊接完成后，經檢查驗收合格后，即可進行龍骨、濾袋等的安裝。布袋除塵器的龍骨安裝時應檢查無毛刺、變形，龍骨固定后應垂直、牢靠，各龍骨間距均勻、排列整體，與箱體保持一定的安全距離。
布袋除塵器除塵濾袋的安裝應先檢查有無孔洞、破損等缺陷，安裝時應緩慢，防止除塵濾袋與周圍硬物、尖角物件接觸、碰撞。禁止腳踩、重壓，以防破損，并用專用卡套固定牢靠。布袋除塵器除塵濾袋安裝過程嚴禁煙火，安裝完成后應采取一定措施，防止火災事故發生。
