收塵器濾袋采用縱橫直列的矩陣布置方式，濾袋中心距加大到255mm。這種排列方式合理地利用了方形的除塵設備空間。加大的濾袋中心距保證了含塵氣體在濾袋間的抬升空間，同時避免了除塵布袋清灰晃動可能產生的碰撞. 除塵配件花板也是除塵器設備凈氣室和過濾室的分隔線，用于懸掛除塵濾袋的重要元件，同時除塵配件花板也是收塵器濾袋 組件的檢修平臺。

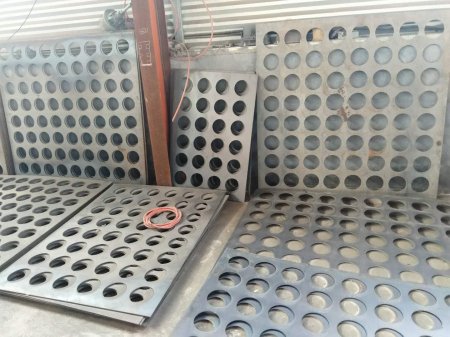

　　除塵器花板采用全自動數控沖壓方式加工除塵配件花板孔，保證了除塵配件花板及花板孔的形位公差要求。 設計合理的除塵器設備上箱體內部結構為花板作為操作平臺進行除塵器檢修、維修創造了條件。 花板孔沖壓位置準確，與理論位置的偏差小于±0.05mm，確保兩孔洞的中心距誤差在±1.0mm。花板孔洞制成后清理各孔的鋒利邊角和毛刺，焊接加強筋板時，筋板布置合理。 焊接后通過整形確?；ò迤秸?，無撓曲、凹凸不平等缺陷，花板平面度<1/1000，對角線長度誤差<3mm，內孔加工表面粗糙度為Ra=2。濾袋與花板的配合合理，濾袋安裝后嚴密、牢固不掉袋、裝拆方便。 采用精密工藝加工的花板和高精度定位的噴吹管保證惡劣噴吹短管軸線和濾袋組件軸線的重合，從而保證了整套噴吹清灰系統的可靠、有效。
　　袋式除塵器花板間距為多少好?
　　一臺布袋除塵器的除塵效率高低的布袋除塵器花板間距有著直接的關系。布袋除塵器花板間距太小的話，布袋除塵器的阻力增大，清灰效果也不好，收塵器濾袋噴吹時，布袋與布袋之間隔太小，產生磨差，收塵器濾袋的使用壽命縮短。布袋除塵器花板以多少為好呢?
　　1、收塵器濾袋的直徑大小。
　　一般來說，收塵器濾袋與收塵器濾袋之間的邊緣距離應該根據除塵濾袋長度，氣流上升速度綜合因素來考慮后設計，至少大于布袋除塵器濾袋直徑的2/5(不小于40mm)。
　　2、根據收塵器濾袋的排列方式不同和清灰形式不同來確定，同時也要考慮布袋除塵器設備上升風速，綜合確定。大了比小了好。
　　3、 通常，直徑130，長度6000的收塵器濾袋，制作尺寸其中心間距為210mm，確保了布袋除塵器過濾氣流的均勻分布。
